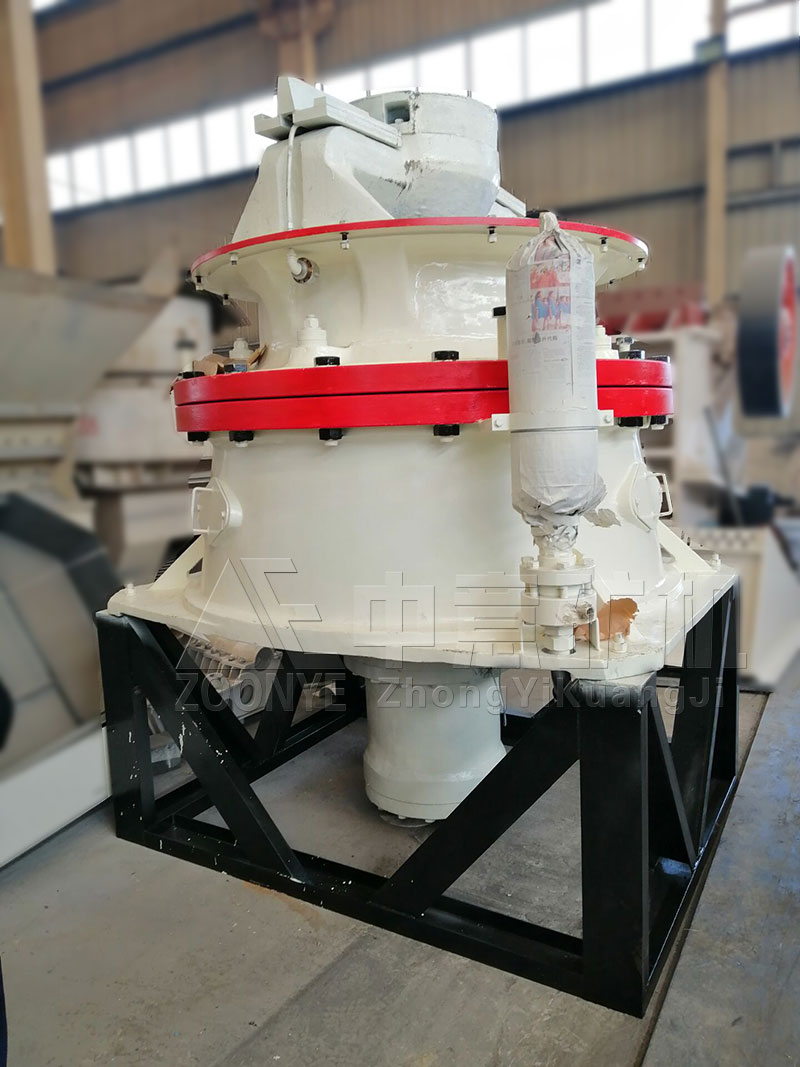

單缸液壓圓錐破碎機結構看似簡單，卻代表了整個行業設計，制造，工藝等綜合水平，國內由于整體技術水平的差距，一直缺乏有效的現代設計方法，實驗手段及工藝措施，如破碎機CAD，虛擬樣機及破碎機的優化設計等，產品性能和可靠性仍有差距，產品開發周期長。單缸液壓圓錐破碎機破碎腔的優化設計是其結構設計的關鍵，破碎腔的形狀是由動錐襯板外表面，定錐襯板內表面所構成的空間，研究襯板的磨損能夠真實的反映物料在破碎腔中與襯板的接觸情況，分析襯板的磨損情況可以找到它的磨損特征和磨損規律，從而可以設計出更大腔形。

而影響襯板磨損的因素很多，如物料硬度和研磨性，被破碎物料數量，物料的粒度和水分，破碎機規格以及給料方式，操作條件等。單缸液壓圓錐破碎機是靠偏心部件的偏心進行工作的，偏心部件動錐在工作時相對定錐的自轉角速度是偏心軸套角速度和動錐相對于偏心軸套的相對角速度之和。掌握動錐運動規律，從而在設計破碎機時確定運動狀態，使用破碎機時制定合理工作制度，正確分析故障都有非常重要的意義。

破碎機的動錐和偏心軸套的質心都不在其回轉中心線上，在設備運轉過程中必然產生慣性力和對固定點（球面軸承中心）的慣性力矩，特別是在破碎機空轉或由空轉過渡到有載運轉的過程中，會產生一種隨偏心軸套回轉而周期性變化的作用力，從而引起破碎機有害的沖擊振動，很好的平衡。由于缺乏有效的現代設計，計算方法和實驗手段，國內在確定襯板磨損曲線，優化破碎腔結構，設備運動及動力學分析等方面一般還停留在定性的分析和引進，測繪上，全面開展研究，實驗工作，是發展破碎機所必需的，是研制*破碎機的基礎。
