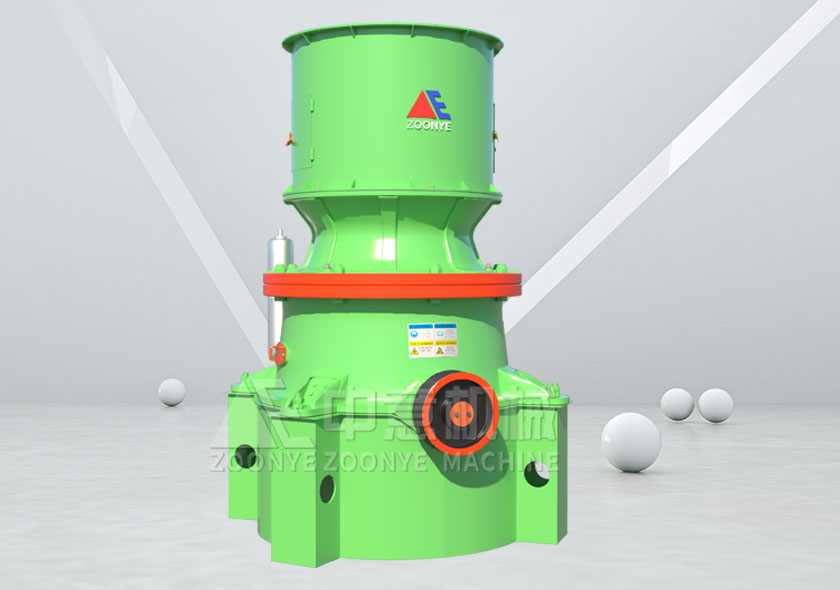

底部單缸液壓圓錐破碎機

可破碎百種物料，一機多用

CS系列底部單缸液壓圓錐破碎機采用液壓系統代替彈簧系統，用底部液壓缸控制動錐起落達到調整排礦口的目的，使原來彈簧機型復雜的調整環、支承圈部及彈簧部得以省略，大大簡化了設備結構，另外，底部液壓圓錐破碎機的動錐主軸偏心角小，使得液壓機破碎錐相對較陡，破碎腔長，從而提高了破碎的均勻性。破碎機的操作維護也較簡便，只需操作液壓系統就可以完成程序。

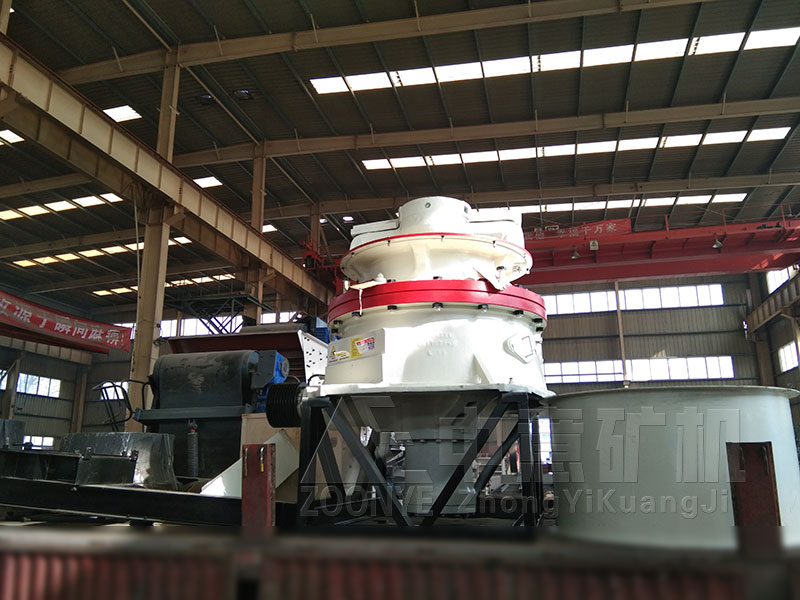

底部單缸液壓圓錐破碎機

單缸液壓圓錐破

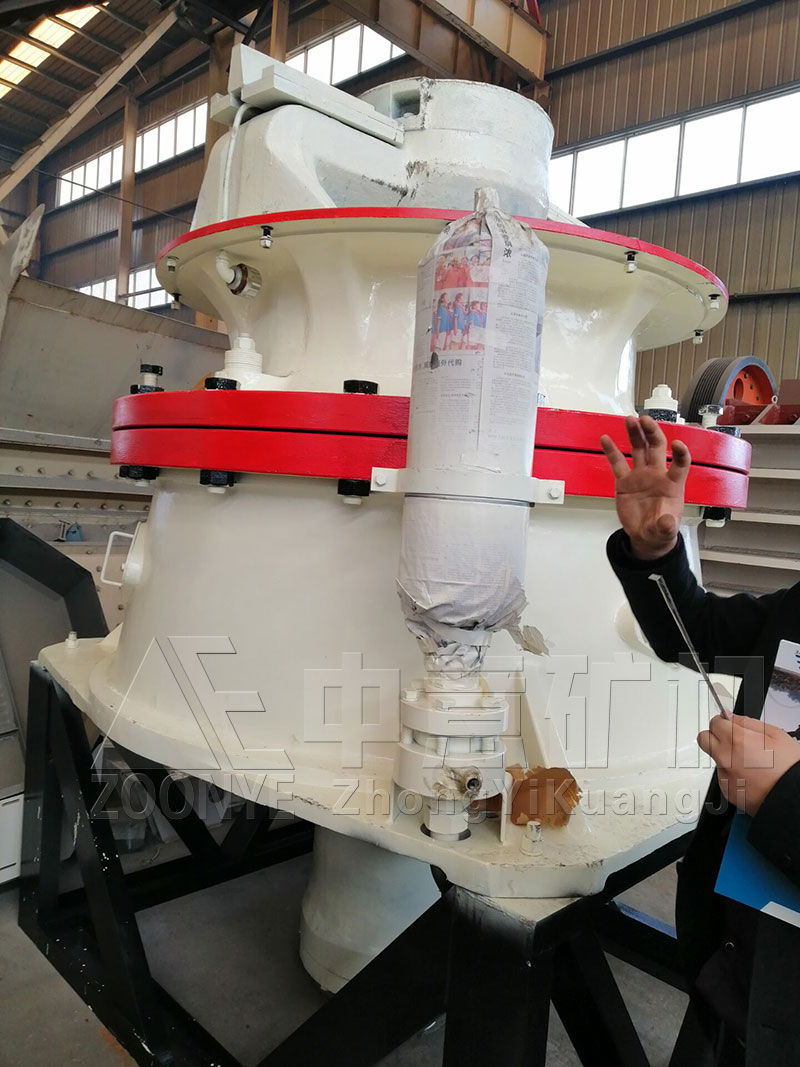

單缸液壓圓錐破廠家發貨

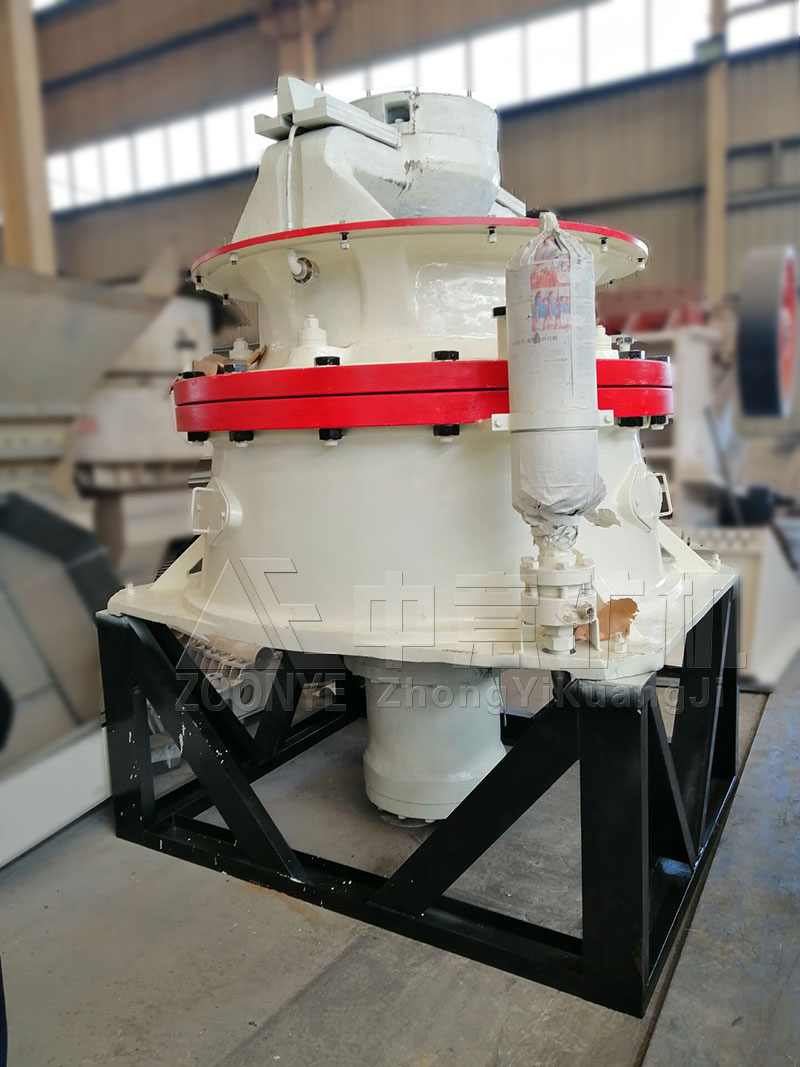

底部單缸液壓圓錐破碎機

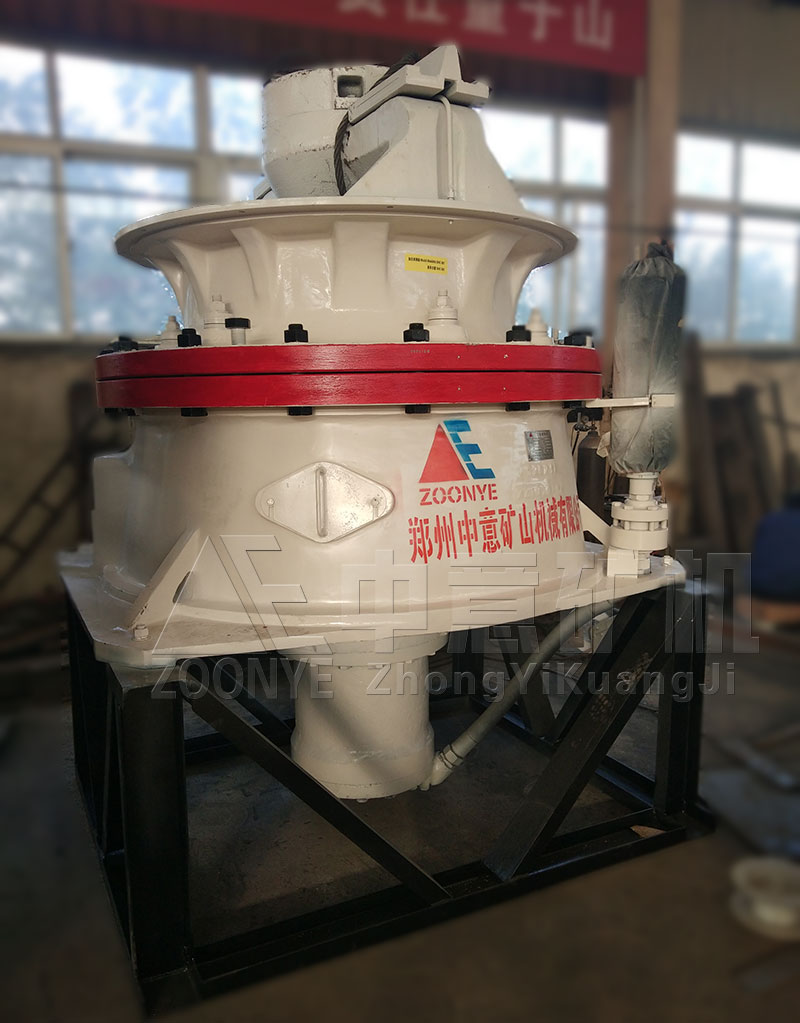

底部單缸液壓圓錐破碎機

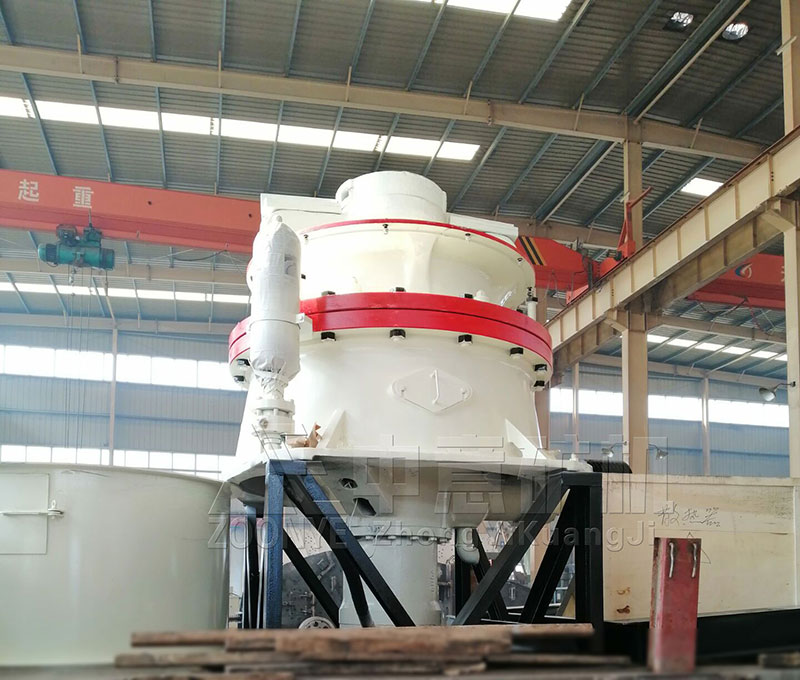

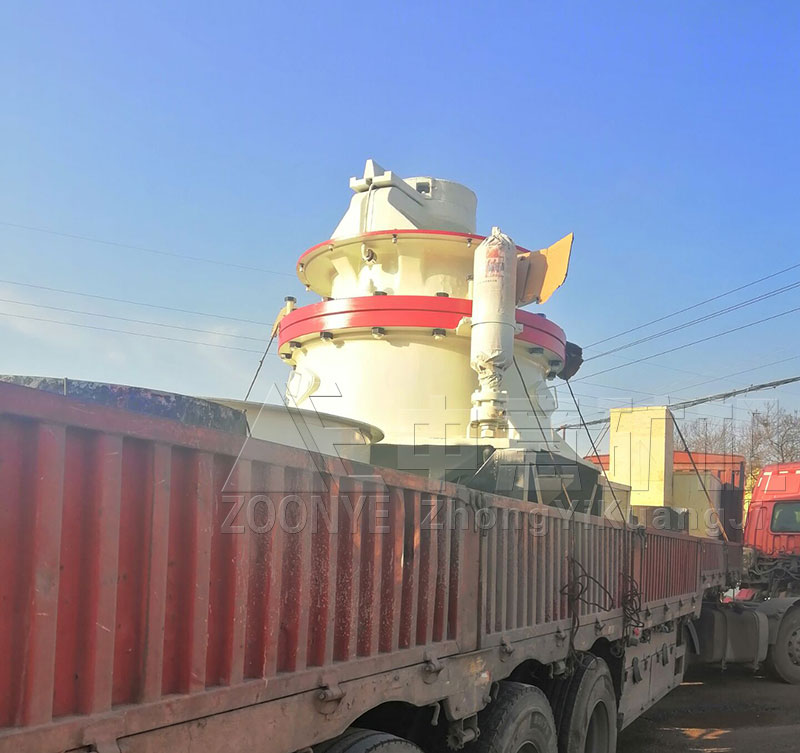

肯尼亞客戶訂購的單缸液壓圓錐破碎發貨

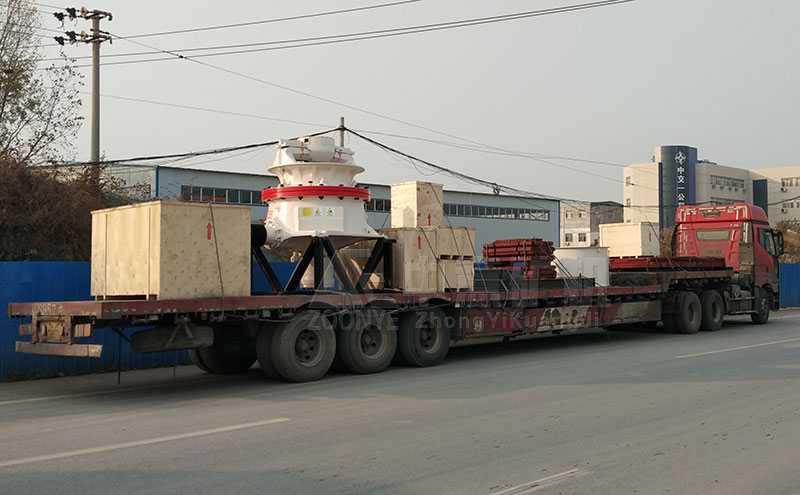

時產200噸底部單缸液壓圓錐破碎發往山東

優勢特點

1、破碎比大、生產效率高。
2、采用層壓破碎原理，改善了產品粒型，產品形狀呈立方體。
3、易損件消耗少、運行成本低。
4、粗細破碎，僅僅更換定錐既可實現。
5、液壓技術，實現了過載保護和液壓調整排料口，簡化了破碎機結構，減輕了重量。
6、稀油潤滑、可靠、提高使用壽命。
7、維修簡便、操作使用方便。

工作原理

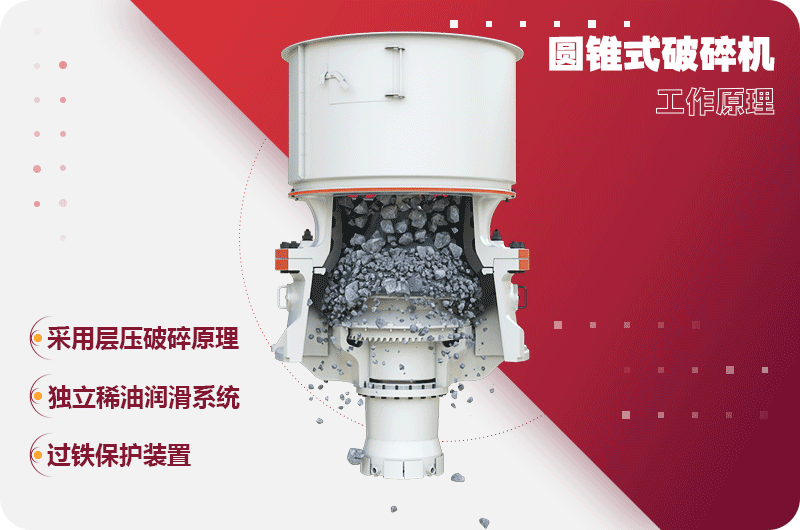

底部單缸液壓圓錐破碎機工作原理

底部單缸液壓圓錐破碎機的工作原理與前述圓錐破碎機相同。它的構造如圖所示。破碎錐的主袖插入偏心軸套內，其下端支承在油缸內活塞上方的球面圓盤上，活塞下方通入高壓油以支承活塞。為了防止灰塵進入機器內的摩擦表面，采用了密封簡和球形圈組成的干式密封防塵裝置，偏心軸套的旋轉運動是由電動機通過聯軸器經齒輪傳給的。由于偏心袖套的旋轉，從而使破碎錐作錐面運動。機架直接固定在基礎上。

工作時，由電動機帶動水平軸旋轉，水平軸通過齒輪帶動偏心套旋轉，再由偏心套帶動動錐部做圓周擺動，從而實現連續的擠壓破碎石塊。

技術參數
